系统概述

RT-5000开关柜温度在线监测系统是我公司根据智能化电网发展需要而研发的可集合多种开关柜智能监测、监控设备的产品，它集成了电气一次回路模拟图及实时状态指示、高压带点指示及闭锁、语音防误提示、环境温湿度控制及过热报警、电力参数测量、电气接点温度监测、断路器分合闸监控等功能。

其中电气接点温度监测设备通过安装在高压电气设备上的传感器，将采样的温度数据通过无线电波的方式传送出来，从而实现了高压的彻底隔离，保证了产品应用的绝对安全。并可扩展到户外电气设备，如户外刀闸触点、户外断路器接点、户外母线接点、户外电缆接点等。

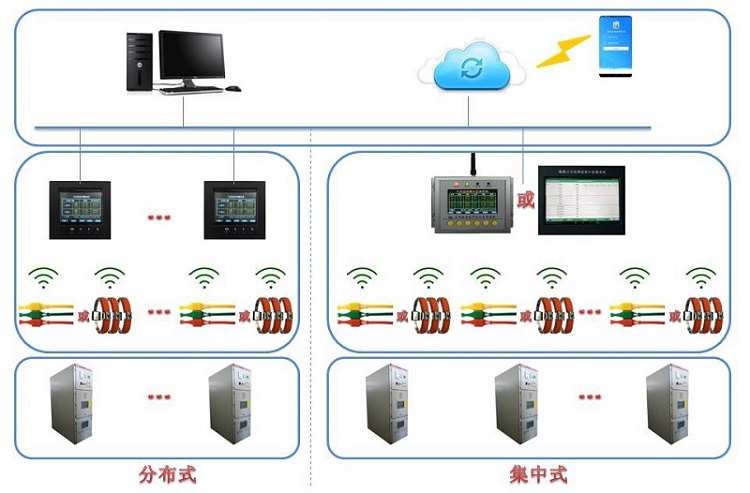

测温监控系统主要包括主监控中心界面、参数设置、温度数据查询、告警以及温度值实时曲线和历史曲线。主要功能如下：

◆ 电气监控系统分布图

在显示界面可以显示一次系统模拟图。

◆ 温度监测：

在监控系统上集中显示被测各点的温度值。

◆ 报警功能：

实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能（需后台带音响）。

◆ 故障显示：

被测设备温度点的位置非正常工作时显示故障。

◆ 数据库功能：

存储所有被测点的各个时刻的温度值，以便进行数据查询与历史曲线显示。

◆ 权限管理：

可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

◆ 远程通信：

系统提供RS485、以太网、CAN总线通讯方式，以满足远程通信。
