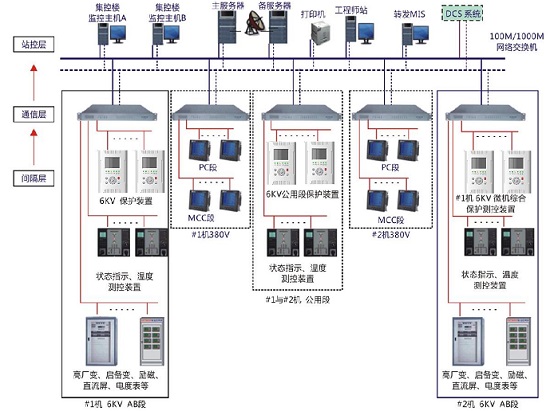

系统概述

RT-3000电力自动化监控系统是我公司在吸取国内外先进同行优点和多年系统运行成功经验及现场要求的基础上,全新开发的具有自主知识产权的新一代电力自动化监控系统,适用于400V~110kV的分层分布式计算机监控系统，可完成实时数据采集、动态图形监控、保护用电系统的可靠运行、实时曲线分析、电能计量和电能棒图分析、电能质量和能耗分析、事故预警和记录、数据记录和分析、故障录波和分析、趋势曲线分析、电量报表查询、操作票及模拟操作,事故追忆、五防闭锁等,经不同用户的广泛应用,一致认为其操作简单方便、配置灵活、性能优良、可展性强、稳定性好、性价比高，性能和技术指标已处于国内领先水平。

单元介绍

A、RT-3000后台管理系统

RT-3000不是为单独某一种类电力自动化系统设计的,它是用来开发具体应用系统的一个平台,在RT-3000平台上可以制作出针对不同要求的电力自动化系统、厂站综合自动化系统。RT-3000后台管理系统采用工控机或工作站作为硬件平台, WindowsNT/2000为软件平台,实现对站内所有模拟量、交流量、开关量、脉冲量、数码量、温度量、保护信息等的数据采集、计算、判别、报警、保护,事件顺序记录(SOE),报表统计,曲线分析,对站内各种电气设备进行控制和调节。系统构成方式灵活,可以单机使用,也可组成网络分布式系统；系统容量大、响应速度快；配合模板和自动生成,使系统组态更方便灵活；完全的32位多任务、多线程设计,保证系统的性能及可靠性。

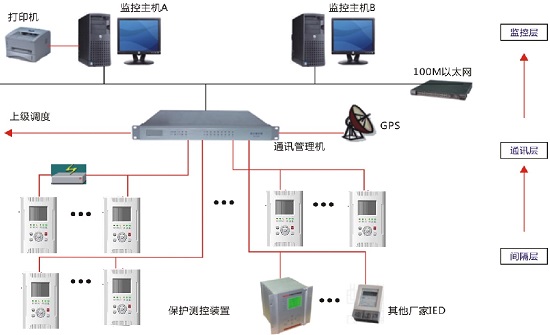

B、RT-420通信管理单元

其主要功能是汇总电厂ECS、变电站综自系统各种保护、测控装置及智能设备的数据,并将数据按照一定的要求上送后台管理系统、DCS或调度;同时接受后台系统、DCS或调度下发的遥控、遥调命令完成对现场各种设备的控制与调节。RT-420嵌入式智能通信管理单元,是公司在总结多年电厂ECS系统、变电站系统、厂矿综合自动化系统、水电站综合自动化系统运行经验及现场要求的基础上,全新开发的新一代高性能通信管理单元。装置采用多CPU硬件架构,插拔式模件结构,配置灵活,性能更高,可扩展性强,稳定性好。支持串口、以太网接口等多种通信接口;支持多种通信规约,如:IEC60870-5-101规约、IEC60870-5-103规约,IEC60870-5-104规约、DNP3.0规约、Modbus规约、CDT规约、各种智能设备规约等。

RT-420通信管理单元主要有以下特点:

u 高可靠的嵌入式设计

u 先进的多CPU架构

u 多样的接口功能

u 逻辑闭锁功能

u 丰富的规约库

u 灵活的扩展性

u 精确的对时功能

u 完备的双机双网冗余设计

u 友好的人机界面

u 高效的间隔层网络负荷自动均衡功能
