概述

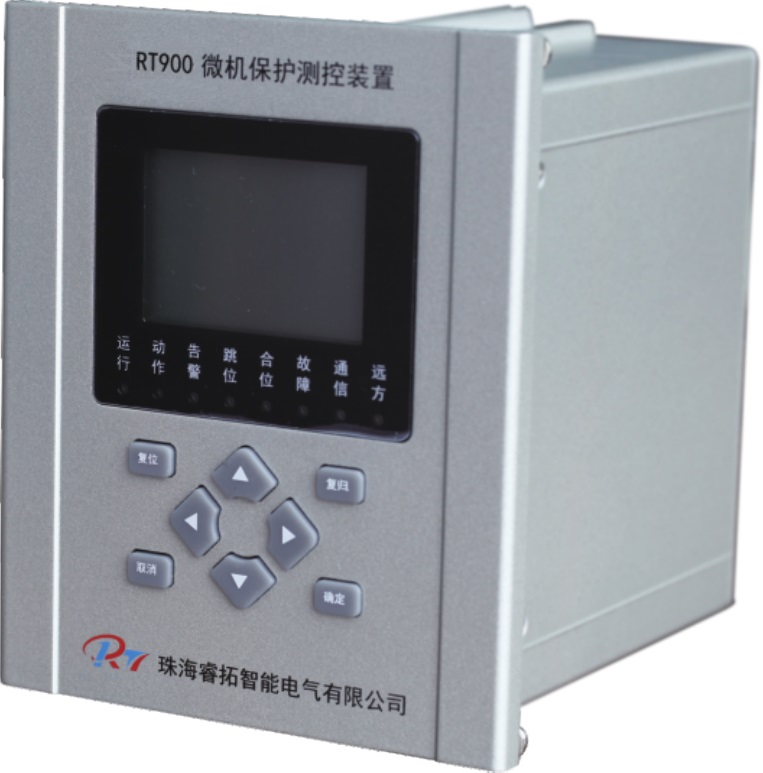

RT900X-H60 系列保护测控装置适用于工业、企业以及电力系统35KV及以下电压等级的配电系统的线路（包含母联及其备自投）、厂用变及站用变、并联电容器、电动机、PT及其并列的保护、测量、控制和管理，实现配电系统的无人值守和智能管理。

技术特点

u 采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性以及产品在恶劣环境下的适应能力和可靠性。

u 除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能。

u 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

u 具有 1 个标准的 RS485 通讯接口(内置Modbus RTU 通讯协议)，可选配一路以太网通讯；

u 自适应操作回路，自适应0.5~5A开关跳合闸电流；操作回路配置了防跳回路。

u 配置工业级宽温型4.3寸彩色液晶，全中文操作菜单及事故报文显示。

u 人体感应开关，自动开启液晶显示，方便快速查看；

u 故障录波功能，存储故障前4个周波，故障后8个周波的故障信息；

u 高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

技术参数

Ø 工作电源 AC/DC85~265V

Ø 操作回路电源 AC/DC220V，DC110V（订货时注明）

Ø 电流额定值In 5A/1A

Ø 电压额定值Un 100V

Ø 整机功耗 正常运行≤5W；装置动作≤11W

Ø 电流输入功耗 不大于0.5VA

Ø 电压输入功耗 不大于0.5VA

Ø 测量电流误差 不大于0.5%

Ø 保护电流误差 不大于2%

Ø 测量电压误差 不大于0.5%

Ø 开关量输入通道数 16路（用户使用12 路、内部4 路）

Ø 开关量输入电压 AC220V或DC220V

Ø 接点输出通道数 10路

Ø 通讯接口 标配1路RS485通讯接口，可选配以太网通讯接口

Ø 环境温度 -10℃~+55℃  保证正常工作

Ø 相对湿度 5~95%

Ø 大气压力 86~106KPa
