概述

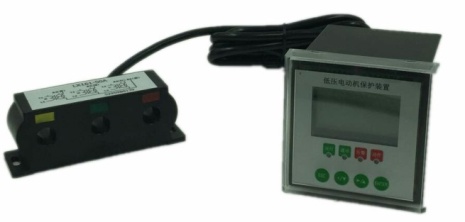

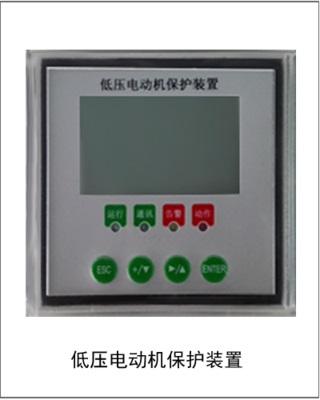

HTDY-900系列低压电动机保护测控装置是结合国际上电力自动化的发展趋势与国内电网特点而开发出来的，适用于低压380V系统，满足国内用户对低压电动机保护的需求。

HTDY-900采用高集成度的高速处理器进行数据采集、处理，在实现传统的低压电动机保护功能的基础上，融入测控、计量和通讯功能，真正实现数字化，智能化，网络化，做到保护和测控于一体，为工业生产过程控制提供了更有效的现场保护和测控。

HTDY-900具有体积小，重量轻、功能强大，可靠性高、配置灵活，外形美观、安装方便等特点，特别适合于就地安装在操作箱、开关柜和抽屉柜上。

技术特点

u 集全面的电动机保护、电量测量及启停控制、状态监视及网络通讯于一体。

u 可选配tE时间保护功能，适用于增安型电动机的数字保护。

u 可选配晃电自起动功能，可以实现电机的分批再启动。

u 可选配启停控制功能，支持直接启动、自耦降压启动、串电阻启动、星三角启动、双向可逆启动。

u 超小型化设计，适用于各种安装方式，可就地安装在操作箱、控制台和各种开关柜、抽屉柜上。

u 可选配开关量输入监测，且有64个SOE事件记录功能。

u 可选配继电器智能化控制输出，实现保护控制接触器输出、报警输出及其它遥控功能。

u 可选配模拟量输入/输出功能，满足用户更多需求。

u 标准R485通讯接口，MODBUS规约，具有远方通讯功能。

技术参数

Ø 直流电源： 85VDC~360VDC

Ø 交流电源： 85VAC~265VAC，频率50Hz±5%

Ø 交流电压： 380V/220V、100V/57V

Ø 交流电流： 1A、5A、7A、10A、25A、60A、110A、160A;（超过160A需自配保护互感器）

Ø 电压精度： ±0.5%

Ø 电流精度： ±0.5%（0.1~1.2倍额定电流）

Ø 有功功率精度： ±1%

Ø 无功功率精度： ±2.0%

Ø 有功电能精度： ±2%

Ø 无功电能精度： ±2%

Ø 工作温度： -20℃~+70℃

Ø 存储温度： -30℃~+85℃

Ø 相对湿度： 5%~95%（装置内无冷凝或结冰）

Ø 大气压力： 80kPa~110kPa。

Ø 开孔尺寸： 67mm*67mm(RTDY900),91MM*91MM(RTDY930

Ø 开关量输入 选配功能（RTDY900最多4路，RTDY930最多8路）

Ø 开关量输出 选配功能（RTDY900最多2路，RTDY930最多4路）

Ø 模拟量输出 选配功能（RTDY900最多1路，RTDY930最多2路）
