概述

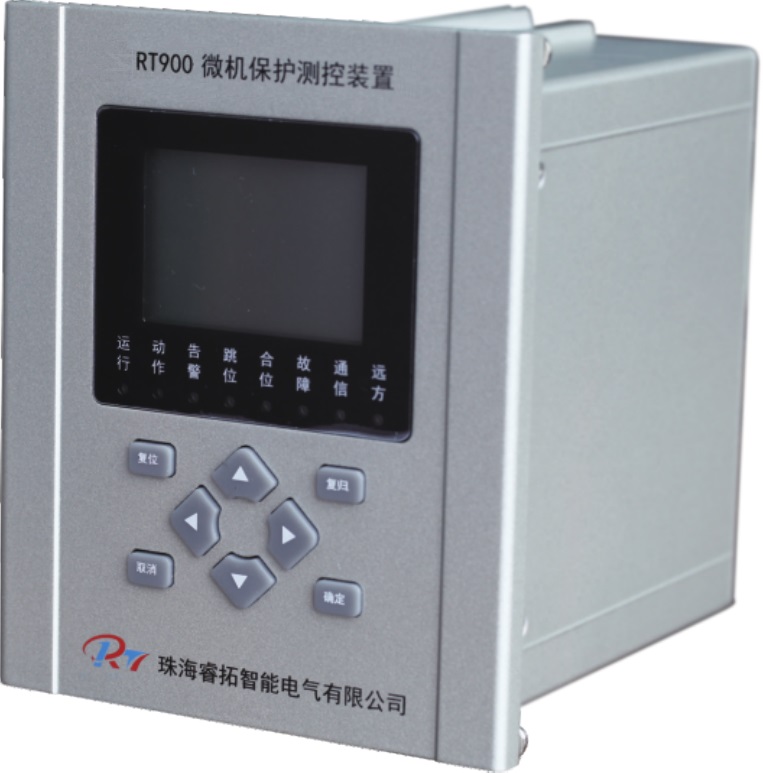

RT900X-Y50系列保护测控装置适用于工业、企业以及电力系统35kV及以下电压等级的线路、厂用变、电动机、电容器、母联及母线电压的保护和测控，产品主要针对开关柜设计，也可用于集中组屏，具有完整保护功能，人性化的人机接口、操作简便直观。

技术特点

u 采用32位处理器，主要元件采用进口器件，保证了产品在恶劣环境下的适应能力和可靠性。

u 采用模块化设计，软硬件兼容性好。

u 除了具有完善的保护功能外，还具有对设备的电气量的测量功能。

u 完善的软、硬件自检，二级看门狗软、硬件冗余设计，抗干扰性能强；

u 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

u 配置工业级宽温型点阵液晶，全中文操作菜单及事故报文显示。

u 高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

技术参数

Ø 工作电源 AC/DC85~265V

Ø 电流额定值In 5A/1A

Ø 电压额定值Un 100V

Ø 整机功耗 正常运行≤5W；装置动作≤11W

Ø 电流输入功耗 不大于0.5VA

Ø 电压输入功耗 不大于0.5VA

Ø 测量电流误差 不大于0.5%

Ø 保护电流误差 不大于2%

Ø 测量电压误差 不大于0.5%

Ø 开关量输入通道数 12路

Ø 开关量输入电压 自带DC24V

Ø 接点输出通道数 7路

Ø 接点输出工作电压 AC220V/5A

Ø 通讯接口 RS485标配1路，光电隔离，带防雷功能

Ø 环境温度 -10℃~+55℃  保证正常工作

Ø 相对湿度 5~95%

Ø 大气压力 86~106KPa
