概述

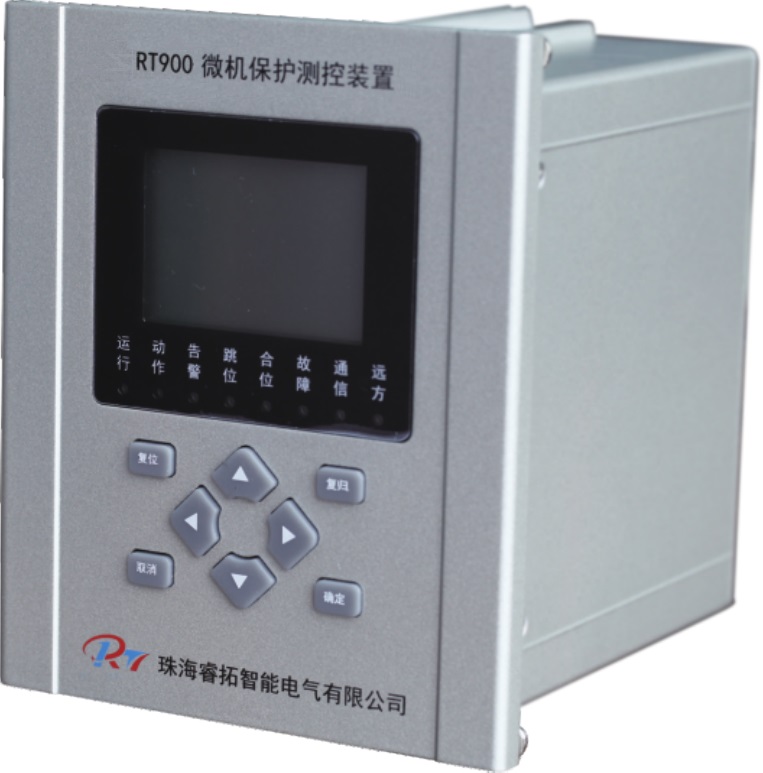

RT900X-D60系列保护测控装置适用于工业和民用20kV及以下电压等级的线路、厂用变、电动机、电容器、母联及母线电压的保护和测控。产品主要针对环网柜设计，也可用于普通开关柜，体积小、深度浅、具有完整的电流保护、电压保护、开关量输入（可编程设置出口、跳闸或告警）、继电器输出和通讯功能。

技术特点

u 采用32位处理器，主要元件采用进口器件，保证了产品在恶劣环境下的适应能力和可靠性。

u 除了具有完善的保护功能外，还具有对设备的电气量的测量功能。

u 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

u 可选交直流两用操作回路，自适应0.5~5A开关跳合闸电流；操作回路配置了防跳回路。

u 配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。

u 高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

技术参数

Ø 工作电源 AC85~265V，DC220V,DC110V，（DC48V订货时需注明）

Ø 操作回路电源 AC/DC220V，DC110V（订货时注明），DC48V（订货时注明）

Ø 电流额定值In 5A/1A

Ø 电压额定值Un 100V

Ø 整机功耗 正常运行≤5W；装置动作≤11W

Ø 电流输入功耗 不大于0.5VA

Ø 电压输入功耗 不大于0.5VA

Ø 测量电流误差 不大于0.5%

Ø 保护电流误差 不大于2%

Ø 测量电压误差 不大于0.5%

Ø 开关量输入通道数 12路

Ø 开关量输入电压 AC/DC220V，DC110V（订货时注明），DC48V（订货时注明）

Ø 接点输出通道数 8路

Ø 接点输出工作电压 AC250V/5A

Ø 通讯接口 RS485标配1路，光电隔离，带防雷功能，一路以太网，10M/100M自适应

Ø 环境温度 -10℃~+55℃  保证正常工作

Ø 相对湿度 5~95%

Ø 大气压力 86~106KPa
