一、设备简介

RT-CES100开关柜环境综合监控系统集SF6/O2气体综合在线、柜内环境温湿度、电气接点无线测温与一体，可防止35KV电压等级以下，SF6气体断路器开关柜因柜内气体泄漏造成浓度降低，影响断路器分、合闸瞬间产生的电弧快速熄灭、造成绝缘降低、形成短路故障。为了保障SF6断路器柜安全运行，根据电力市场的需求，此装置是我公司最新研发的新一代的实时在线监测SF6气体柜内气体浓度的一款产品。

本系统适用电力系统气体断路器开关柜日常运行中气体浓度状态监测，提供实时监测的数据为电力维护人员判断该运行设备是否漏气提供有力参考依据。

本装置适用于SF6气体断路器生产厂家为开关柜配套监测仪器用，从而提升了柜的产品的整体性能，关键是为断路器安全增添了一项智能化的安全保障措施。

二、产品特点

u 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；

u 装置可选配温湿度功能

u 装置可选配无线测温功能

u 人性化菜单设计，现场调试操作简单、方便、快捷，

u 采用先进存储技术，断电后设定参数不丢失

u 具有RS485通讯功能实时把数据传输至后台

u 具有2G\ 4G上网功能实现网络数据连接与云平台、APP对接

三、功能配置

功能配置（选配）	功能说明
上网功能	2G\4G
SF6\O2气体传感器	最多可接入4路
无线温度传感器	最多可接入24个
有线温湿度传感器	最多可接入4路
接入温度传感器类型	433有源、433无源、433微型无源、2.4G有源、2.4G无源

四、产品功能

基本功能	功能介绍
接收数据	接收无线温度传感器上传的温度和传感器工作电压接收无线温湿度上的温度值与湿度值最多可接入两路有线温湿度传感器数据

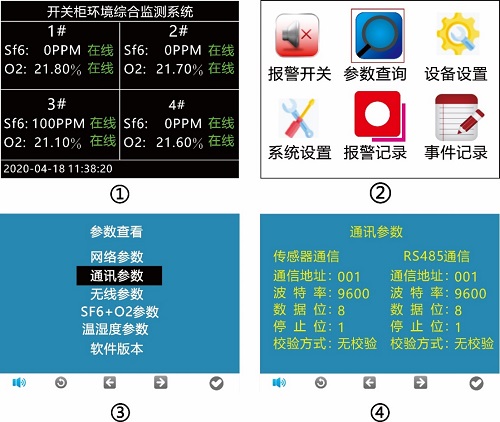

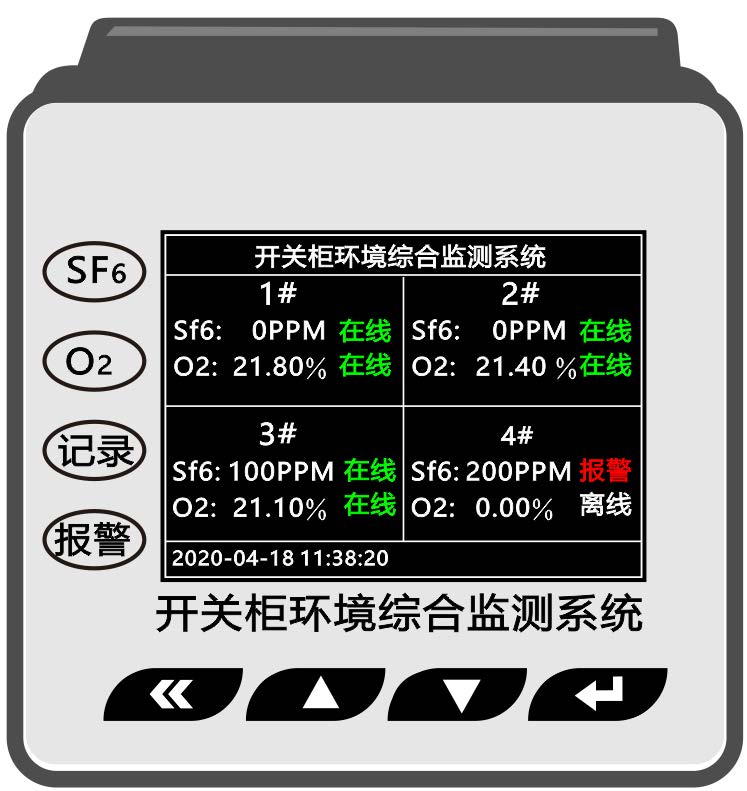

显示数据	3.7寸彩色液晶显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合。当接入无线温湿度时按主机上左右键切换进行查看温湿度数据。当接入两路有线温湿度传感器时，界面上固定显示两路温湿度数据。
时钟显示	实时时钟显示，并作为事件记录的时间基准
参数设置	所有参数灵活可设，操作方便，掉电数据不丢失
报警输出	当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示
报警记录	记录SF6、O2、温湿度、无线温度等传感器的报警信息
事件记录	记录SF6、O2、温湿度、无线温度等传感器的在线、离线信息
密码管理	采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更****的设置功能
通讯功能	RS485接口：本地485数据通讯
通讯功能	2G\4G模块：网络数据传输配合云平台APP使用（选配）出厂设备上传数据参数默认为传输到本公司云平台

五、产品性能参数

功能参数			技术参数
浓度测量			SF6 10 ~ 1500ppm
氧气测量			O2 0 ~ 25%
无线测温	测温范围		-25 ~ 125℃
	无线频率		2.4G/433MHz
环境温湿度			-40 ~ 80℃ 0 ~ 99%
通讯参数		RS485接口，通讯距离不超过1.2KM
		2G或者4G上网模块：网络数据传输配合云平台使用（选配）
整机功耗		≤5VA
工作温度		-10～70℃
工作湿度		≤90%RH,不结露，无腐蚀
继电器接点参数		AC220V/5A无源接点
绝缘电阻		≥100MΩ(温度在10~30℃,相对湿度小于80%)
安装方式		嵌入式安装、导轨式安装
工作电压		AC85-265V/DC110-370V
