概述

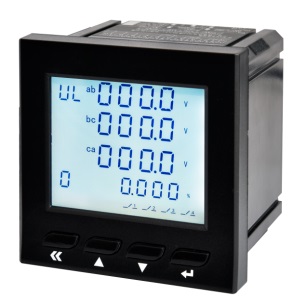

RTPM-300系列三相电力仪表是集高精度电力参数测量、开关量输入、继电器输出、模拟量输出、网络通讯以及温度测量为一体的数字电力仪表。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。

技术特点

功能强大，带有电量测量、温度测量及控制功能：可测量、显示、变送所有的电力参数和电量，同时可监测电气接点温度。

有丰富的模块化设计的通讯接口，可根据客户的需求灵活的选择通讯方式，并带有Modbus、DL/T 645、IEC1107等多种规约，可供用户自由的选择。

技术参数

Ø 精度等级：电流、电压0.2S级，有功0.5S级，无功1.0S级；

Ø 电源：AC85~265V DC110V~350V

Ø 输入范围：电流AC0~5A，电压AC0~220V，频率50/60Hz；

Ø 继电器输出：250VAC/5A,30VDC/5A；

Ø 开关量输入：无缘干接点输入；

Ø 4~20mA模拟量输出：****负载电阻300欧姆，分辨率12bit；

Ø 电能脉冲输出：脉冲常数默认3200imp/Kwh；

Ø 温度测量范围：-25～+200℃；

Ø 温度测量精度：±1℃（0~75℃）±2℃（-20~150℃）

Ø 温度数据无线传输距离：≤200米

Ø 传感器安装方式：捆绑式

Ø 工作环境：-20~70℃，5~95%无凝露；

Ø 储存环境：-50~85℃，5~95%无凝露。

产品选型

1.产品代码；

2.显示方式：缺省——三相全电气量测量；

H——三相全电气量测量，带32/51/63次谐波分析、三时段复费率计量功能；

3.测温点数量：3——三点测温；6——六点测温；9——九点测温；

4.外形尺寸：02——外形尺寸72×72； 04——外形尺寸96×96； 05——外形尺寸80×80；

5.继电器输出路数：D1表示1路继电器输出；D0表示不选配；

6.开关量输入路数：I1表示1路开关量输入；I0表示不选配；

7.模拟量输出路数：A1表示1路模拟量输出；A0表示不选配；

8.电能脉冲输出功能：M表示选配脉冲输出；不选配则省略（单相表不可配置）

9.通讯接口：S表示带有RS485通讯口。
