概述

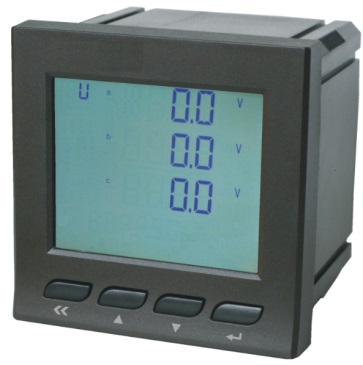

RTPD-301系列的智能电力监控仪表可以很好的解决电力系统中电能监控方案，可以直接替代常规的电力监控装置、变送器、测量仪表、电需量统计装置、报警装置、电能质量分析仪等。同时该系列的多功电力仪表可选配环境温湿度的测量和调节功能，也非常适应环境监控。该系统仪表带有RS485通讯接口，并且通讯接口采用模块化设计，可以根据客户的需求灵活的配置。

技术特点

功能强大，带有测量和控制功能：可测量、显示、便送所有的电力参数和电量，同时可监测和调节环境温湿度，具有开关量输入、事件记录功能、带有大容量的继电器可根据用户的需要完成各种报警或越限功能保护。

有丰富的模块化设计的通讯接口，可根据客户的需求灵活的选择通讯方式，并带有Modbus、DL/T 645、IEC1107等多种规约，可供用户自由的选择。

仪表可靠性高，质量稳定。采用先进的交流采样及数字滤波技术设计，具有较强的抗干扰能力；宽范围交/直流通用电源，适合多种复杂环境和恶劣场所。

使用方便，方案设计简单。适用于所有电压等级及各种接线方式，标准化的外形尺寸，布线、安装及为方便。

产品系列分布广，适用于从监控电流到综合监控的所有复杂应用。

技术参数

执行标准：GB/T22264-2008；

精度等级：电流、电压0.2S级，有功0.5S级，无功1.0S级；

电源：AC85~265V DC110V~350V

工频耐压：AC2kV/min~1mA输入-输出-电源；

绝缘电阻：>50MΩ；

输入范围：电流AC0~5A，电压AC0~220V，频率50/60Hz；

过载能力：电流电压1.2倍/连续，电流10倍/1秒；

通讯规约：RS485端口/MODBUS-RTU协议；

继电器输出：250VAC/5A,30VDC/5A；

开关量输入：无缘干接点输入；

4~20mA模拟量输出：****负载电阻300欧姆，分辨率12bit；

电能脉冲输出：脉冲常数默认3200imp/Kwh；

工作环境：-40~70℃，5~95%无凝露；

储存环境：-50~85℃，5~95%无凝露。

产品尺寸

单相表尺寸表：

外形尺寸代码	面框尺寸（mm）	开孔尺寸（mm）	仪表深度（mm）
01	48×48	45×45	80
02	72×72	67×67	80
03	96×48	91×45	80
04	96×96	91×91	85

三相表尺寸表：

产品选型

1.公司代码；

2.电力仪表代码；

3.显示方式：A——数码管显示；B——液晶显示；

4.功能代码：I——单相电流表；

U——单相电压表；

P——单相功率表（电压、电流、有/无功功率、视在功率、功率因数）；

Z——单相综合表（电压、电流、有功/无功功率、视在功率、功率因数、有功/无功电能）；

I3——三相电流表；

U3——三相电压表；

P3——三相功率表（电压、电流、有功/无功功率、视在功率、功率因数）；

Z3——三相综合表（电压、电流、有功/无功功率、视在功率、功率因数、有功/无功电能））；

Z3(H)——多功能电力监测仪（支持31次谐波分析、支持复费率统计功能，仅支持液晶显示）；

5.外形尺寸：01——外形尺寸48×48； 02——外形尺寸72×72；03——外形尺寸96×48；

04——外形尺寸96×96； 05——外形尺寸80×80；

6.继电器输出路数：D1表示1路继电器输出；D0表示不选配；

7.开关量输入路数：I1表示1路开关量输入；I0表示不选配；

8.模拟量输出路数：A1表示1路模拟量输出；A0表示不选配；

9.电能脉冲输出功能：M表示选配脉冲输出；不选配则省略（单相表不可配置）；

10.通讯接口：S表示带有RS485通讯口；不选配则省略。
