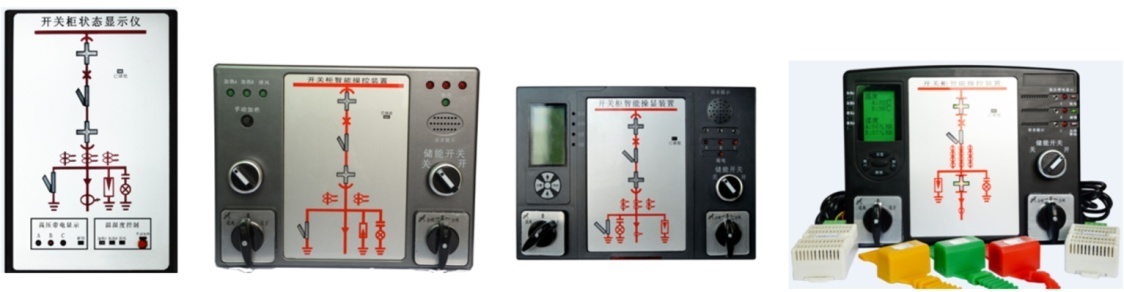

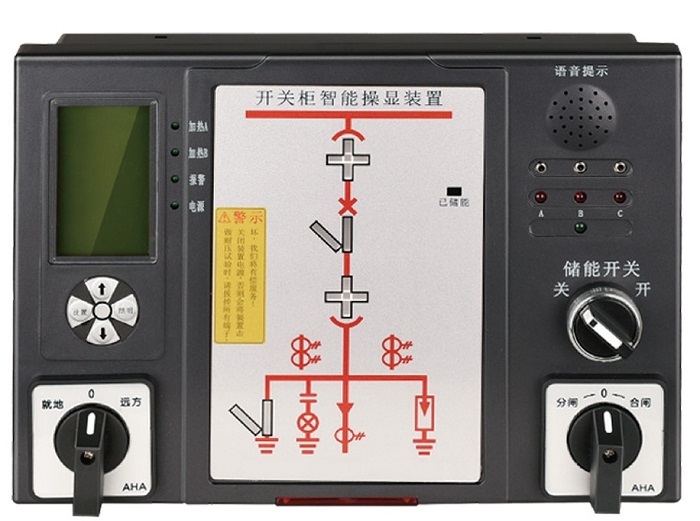

RTCX-100系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品可集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；可实现高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

技术特点

u 主要器件均为工业级器件；系统采用MICROCHIP的高档PIC单片机；

u 电气接点温度通过2.4G/433M无线的方式传递，具有隔离切底、安全可靠、抗干扰能力强等特点；

u 开关量输入和通讯接口均采用光偶+电源隔离，输出采用12V继电器隔离；

u 软件上采用了冗余、容错、数字滤波等技术，从而保证了产品的高可靠性，能在强干扰和恶劣环境下长期稳定工作；

u 多种传感器可选择，可根据现场要求选择相适用的测温传感器；

技术参数

Ø 环境温度 -10℃~+55℃（正常工作）

Ø 环境湿度 ≤95%

Ø 大气压力 80~110KPa

Ø 电 源 AC85~265V/DC110~370V

Ø 功 耗 ≤10W

Ø 隔离耐压 2KV

Ø 电源跌落 200ms

Ø 温度测量范围 0℃~+70℃，±1℃

Ø 湿度测量范围 0~99%RH，±5%RH

Ø 温度测量范围 -25℃~+200℃，±1℃

Ø 管理传感器数量 ≤21只

Ø 通讯接口 RS485接口

Ø 通讯协议 Modbus协议

Ø 响应时间 ≤4s

Ø 保存时间 ≥10年

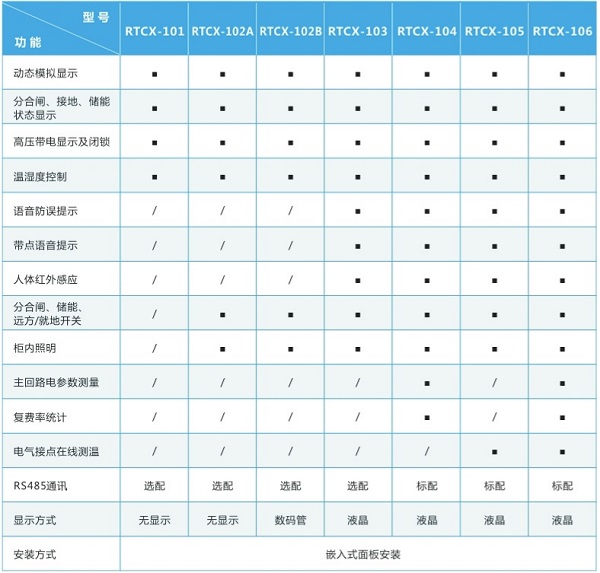

功能配置表
