RTCX150开关柜综合状态分析仪
一、产品概述

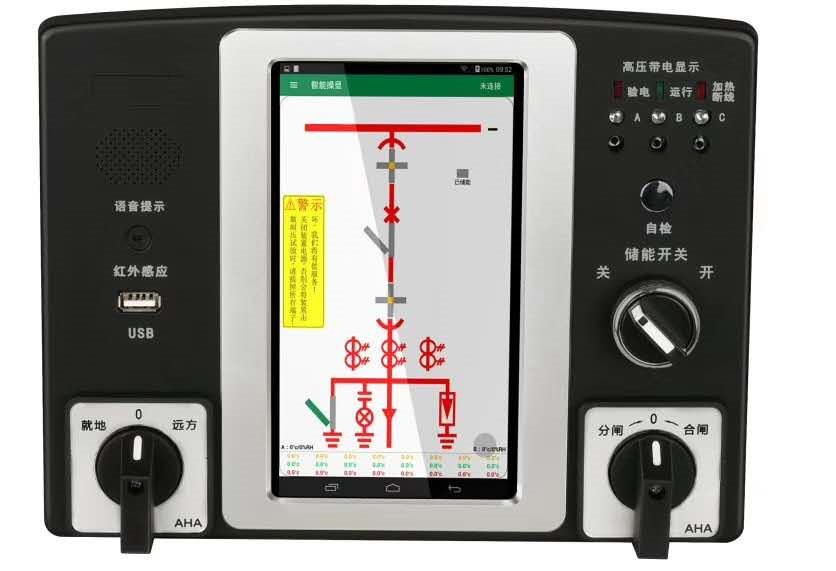

RTCX150开关柜综合状态分析仪集开关柜状态监测、接点温度监测、环境温湿度监测和控制、主回路电力参数测量、电能计量、谐波分析、断路器状态视频监控于一体。该装置显示面板采用7寸触摸屏设计，可直观的显示系统模拟图、开关状态、监测的温度、湿度、电流、电压、电量、功率、谐波等数据，同时可以存储3年以上的曲线数据和事件记录，现场可以查看参数的运行曲线、事件记录以及一系列的数据统计分析，并可通过USB接口将数据导出或将系统配置导入。
该装置可配置2路摄像头，对柜内断路器、电缆、母排等设备进行视频实时监控；可带2路RS485通讯接口和一路以太网接口实现数据上传接入自动化系统中。
二、产品特点
u 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
u 采用工业级32位通信处理器
u 低功耗设计，支持多级休眠和唤醒模式，****限度降低功耗
u WDT看门狗设计，保证系统稳定
u 支持串口软件和远程维护
u 多种传感器可选择，可根据现场要求选择相适用的测温传感器
u 在线温度实时测量，温度准确性高、实时性强
u 采用先进存储技术，断电后设定参数不丢失
u 集成电力测量、电能计量、谐波分析等功能
u 配带视频监控功能
u 可带网络接口
u 集成USB接口参数设置数据导出便以操作
u 触摸屏显示直观、分辨率高、操作方便
三、技术参数
3.1 装置技术参数
|
技术参数 |
技术指标 |
|
|
使用环境 |
环境温度 |
-10℃～+55℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
大气压力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作电源 |
电 源 |
AC85～265V/DC110～370V |
|
功 耗 |
≤10W |
|
|
隔离耐压 |
2KV |
|
|
电源跌落 |
200ms |
|
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 扰 |
符合GB/T17626.8-1998标准 |
|
|
环境温湿度测量 |
温度测量范围 |
0℃～+70℃，±1℃ |
|
湿度测量范围 |
0～99%RH，±5%RH |
|
|
电气接点在线测温 |
温度测量范围 |
0℃～+200℃，±1℃ |
|
管理无线传感器数量 |
≤15只 |
|
|
通讯方式 |
通讯接口 |
RS485接口、以太网口 |
|
通讯协议 |
Modbus协议 |
|
|
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
|
|
数据格式 |
8个数据位、1个停止位、无校验 |
|
|
数据保存时间 |
响应时间 |
≤4s |
|
保存时间 |
≥10年 |
|
|
安装方式 |
嵌入式安装 |
|

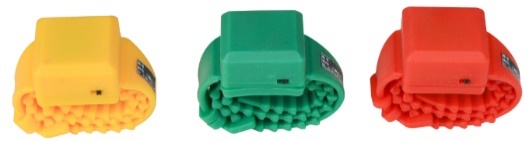

3.2 无线温度传感器技术参数
|
参数介绍 |
|
|
产品名称：无线温度传感器 |
产品名称：无线温度传感器 |
|
传感器类型：有源 |
传感器类型：无源 |
|
温度测量范围：-25～+125℃ |
温度测量范围：-25～+125℃ |
|
测量精度：±1℃ |
测量精度：±1℃ |
|
温度采样频率：默认5分钟 |
温度采样频率：默认10秒 |
|
无线频率：433MHz |
无线频率：433MHz |
|
无线传输距离：≤200米 |
无线传输距离：≤200米 |
|
电池使用寿命：8年 |
工作电源：感应取电 启动电流：≥8A |
|
安装方式：捆绑式 |
安装方式：捆绑式 |

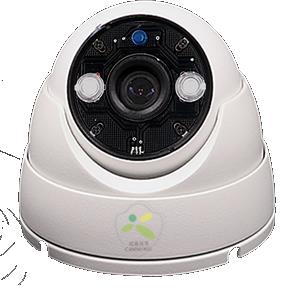

3.3 红外夜视摄像头技术参数
|
****像素大小 |
1280*720 |
|
输出图像格式 |
默认MJPG格式 |
|
支持分辨率及频率 |
1280*720 MJPG 30帧 640*480 MJPG 30帧 |
|
信噪比 |
39db |
|
动态范围 |
69db |
|
灵敏度 |
3300mV/Lux-scc |
|
****照度 |
0.01ux |
|
接口类型 |
USB2.0 OTG |
|
支持免驱协议 |
USB vieo Class(UVC) |
|
自动曝光控制AEC |
支持 |
|
自动自平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调参数 |
亮度 对比度 色饱和度 色调 清晰度 曝光度 |
|
镜头 |
标配3.6mm |
|
供电方式 |
USB |
|
工作温度 |
-20—60度 |
|
扳机尺寸重量 |
38*38mm 30g |
|
线长 |
5米 |
|
红外夜视 |
支持 |
|
补光灯板 |
2课超清点阵红外灯珠 |
|
数据线长 |
5米 |
|
安装部位 |
断路器室、电缆室、隔离刀闸室等 |
|
安装方式 |
螺丝固定 |
3.4、电力参数
|
技术参数 |
技术指标 |
|||||
|
电力参数 |
电流 |
范围：0.030~6A，精度：0.2% |
||||
|
电压 |
范围：9~400V，精度：0.2% |
|||||
|
有功功率 |
范围：0～99999999kw，精度：0.5% |
|||||
|
无功功率 |
范围：0～99999999kvar，精度：0.5% |
|||||
|
功率因素 |
范围：0.0～0.99,精度：0.5% |
|||||
|
频率 |
范围：40-60Hz,精度：±0.01Hz |
|||||
|
有功电能 |
0～99999999 Mwh,0.5% |
|||||
|
无功电能 |
0～99999999 Mvarh,1.0% |
|||||
|
视在电能 |
0～99999999 Mwh,0.5% |
|||||
|
电能脉冲输出 |
脉冲输出接口（选配） |
|||||
|
计量电压 |
三相三线3×100V，3×380V 三相四线3×57.7V , 3×220V |
|||||
|
基本电流（Ib） |
1A，5A, |
|||||
|
接线方式 |
三相四线、三相三线 |
|||||
|
电力参数功能配置表 |
||||||
|
三相电流 |
√ |
电流不平衡度 |
√ |
三相电压 |
√ |
|
|
电压不平衡度 |
√ |
有功功率 |
√ |
无功功率 |
√ |
|
|
频率 |
√ |
视在功率 |
√ |
功率因数 |
√ |
|
|
有功电能 |
√ |
无功电能 |
√ |
视在电能 |
√ |
|
|
31次电压谐波含量 |
√ |
31次电流谐波含量 |
√ |
实时时钟 |
√ |
|
|
分时付费计量 |
√ |
正反向有功电能 |
√ |
正反向无功电能 |
√ |
|
